تعد معايرة وحدة Lidar مقاس 1550 نانومتر (اكتشاف الضوء والمدى) عملية بالغة الأهمية تضمن دقة الجهاز وموثوقيته وأدائه. باعتبارها المورد الرئيسي للوحدة ليدار 1550 نانومتر، أنا أفهم أهمية المعايرة الصحيحة وتأثيرها على التطبيقات المختلفة. في منشور المدونة هذا، سأرشدك خلال خطوات معايرة وحدة Lidar مقاس 1550 نانومتر، مع تسليط الضوء على الاعتبارات والتقنيات الرئيسية المعنية.
فهم أساسيات وحدات Lidar مقاس 1550 نانومتر
قبل الخوض في عملية المعايرة، من الضروري فهم المبادئ الأساسية لوحدات Lidar مقاس 1550 نانومتر. تستخدم هذه الوحدات ضوء الليزر بطول موجة يبلغ 1550 نانومتر لقياس المسافات وإنشاء خرائط مفصلة ثلاثية الأبعاد للبيئة المحيطة. يعد اختيار 1550 نانومتر أمرًا مهمًا لأنه يوفر العديد من المزايا، بما في ذلك سلامة العين، والانتقال العالي للغلاف الجوي، وتقليل التداخل من أشعة الشمس.
تشتمل المكونات الأساسية لوحدة Lidar مقاس 1550 نانومتر عادةً على باعث ليزر وجهاز استقبال وبصريات لتشكيل الشعاع وتركيزه ووحدة معالجة الإشارات. يرسل باعث الليزر نبضات قصيرة من الضوء، والتي ترتد عن الأشياء الموجودة في البيئة وتعود إلى جهاز الاستقبال. من خلال قياس الوقت الذي يستغرقه الضوء للانتقال إلى الجسم والعودة (زمن الرحلة)، يمكن حساب المسافة إلى الجسم.
أهمية المعايرة
المعايرة هي عملية ضبط وضبط وحدة Lidar للتأكد من أن قياساتها دقيقة ومتسقة. هناك عدة أسباب تجعل المعايرة أمرًا بالغ الأهمية:
- دقة: تساعد المعايرة على تقليل الأخطاء في قياسات المسافة، مما يضمن أن وحدة Lidar توفر بيانات دقيقة وموثوقة. وهذا مهم بشكل خاص في تطبيقات مثل المركبات ذاتية القيادة، والروبوتات، والمسح، حيث تعد المعلومات الدقيقة عن المسافة ضرورية للتشغيل الآمن والفعال.
- تناسق: ستنتج وحدة Lidar المُعايرة قياسات متسقة بمرور الوقت وعبر ظروف التشغيل المختلفة. وهذا مهم للتطبيقات التي تتطلب نتائج متكررة، مثل التفتيش والمراقبة الصناعية.
- تحسين الأداء: يمكن أن تعمل المعايرة على تحسين الأداء العام لوحدة Lidar من خلال تحسين حساسيتها ودقتها ونطاقها. يمكن أن يؤدي ذلك إلى تحسين جودة الخرائط ثلاثية الأبعاد التي تولدها الوحدة وتمكينها من اكتشاف الكائنات والميزات الأصغر.
فحوصات ما قبل المعايرة
قبل البدء في عملية المعايرة، هناك العديد من فحوصات المعايرة المسبقة التي يجب عليك إجراؤها:
- التفتيش البصري: قم بفحص وحدة Lidar بعناية بحثًا عن أي علامات للضرر المادي، مثل الشقوق في الهيكل، أو التوصيلات غير المستقرة، أو البصريات التالفة. إذا تم اكتشاف أي ضرر، فقد تحتاج الوحدة إلى الإصلاح أو الاستبدال قبل المعايرة.
- الطاقة والاتصال: تأكد من تشغيل وحدة Lidar بشكل صحيح وتوصيلها بنظام الحصول على البيانات المناسب. تأكد من أن جميع مصادر الطاقة ضمن نطاق الجهد المحدد ومن عدم وجود كابلات مفككة أو معيبة.
- الظروف البيئية: يجب إجراء عملية المعايرة في بيئة خاضعة للرقابة مع درجة حرارة ورطوبة وظروف إضاءة ثابتة. يمكن أن تؤثر التغييرات المفاجئة في هذه العوامل البيئية على أداء وحدة Lidar وتسبب أخطاء في عملية المعايرة.
خطوات المعايرة
الخطوة 1: الصفر - معايرة النطاق
الخطوة الأولى في معايرة وحدة Lidar مقاس 1550 نانومتر هي إجراء معايرة النطاق الصفري. يتضمن ذلك ضبط الوحدة لقياس مسافة صفر في حالة عدم وجود جسم أمامها.
- إعداد المعدات: ضع وحدة Lidar على منصة ثابتة وتأكد من أن محورها البصري عمودي على سطح مستوٍ وعاكس، مثل لوحة معدنية. ينبغي وضع السطح العاكس في أقرب مكان ممكن من مقدمة وحدة Lidar دون لمسه.
- القياس والتعديل: استخدم البرنامج المدمج في الوحدة أو أداة المعايرة لقياس المسافة إلى السطح العاكس. اضبط الإعدادات الداخلية للوحدة، مثل إزاحة وقت الرحلة، حتى تصبح المسافة المقاسة صفرًا.
الخطوة 2: معايرة المسافة
بعد إجراء معايرة النطاق الصفري، فإن الخطوة التالية هي معايرة وحدة Lidar لمسافات مختلفة.
- الأهداف المرجعية: إعداد مجموعة من الأهداف المرجعية على مسافات معروفة من وحدة الليدار. وينبغي أن تكون هذه الأهداف مصنوعة من مادة شديدة الانعكاس، مثل الشريط العاكس، ويجب وضعها في خط مستقيم أمام الوحدة.
- القياس والمعايرة: استخدم وحدة Lidar لقياس المسافات إلى كل هدف من الأهداف المرجعية. قارن المسافات المقاسة بالمسافات المعروفة واحسب القيمة. يستخدم هذا لضبط معلمات معايرة الوحدة، مثل عامل تحويل وقت الرحلة، حتى تتطابق المسافات المقاسة مع المسافات المعروفة ضمن تسامح مقبول.
الخطوة 3: المعايرة الزاوية
تعد المعايرة الزاوية ضرورية للتأكد من أن وحدة Lidar تقيس بدقة زوايا الكائنات في البيئة.
- المرجع الزاوي: استخدم جهازًا مرجعيًا زاويًا دقيقًا، مثل المزواة أو مقياس الزوايا، لتحديد موضع زاوي معروف. ضع وحدة Lidar على منصة دوارة وقم بمحاذاتها مع المرجع الزاوي.
- القياس والتعديل: قم بتدوير المنصة إلى مواضع زاويّة مختلفة واستخدم وحدة Lidar لقياس زوايا الأهداف المرجعية. قارن الزوايا المقاسة بالزوايا المعروفة واضبط الإعدادات الداخلية للوحدة، مثل الإزاحة الزاوية وعامل القياس، لتقليل الحجم
الخطوة 4: معايرة الشدة
يتم استخدام معايرة الشدة للتأكد من أن جهاز استقبال وحدة Lidar يقيس بدقة شدة الضوء المنعكس.
- مصدر الضوء المرجعي: استخدم مصدر ضوء تمت معايرته بكثافة معروفة لإضاءة جهاز استقبال وحدة Lidar. يجب وضع مصدر الضوء على مسافة ثابتة من جهاز الاستقبال ويجب أن ينبعث منه ضوء بنفس الطول الموجي لليزر الخاص بوحدة Lidar.
- القياس والتعديل: قم بقياس شدة الضوء المنعكس باستخدام جهاز استقبال وحدة Lidar. قارن الكثافة المقاسة بالكثافة المعروفة لمصدر الضوء المرجعي واضبط الإعدادات الداخلية للوحدة، مثل الكسب والإزاحة لمكبر صوت جهاز الاستقبال، لضمان دقة الكثافة المقاسة.
اعتبارات إضافية
- تردد المعايرة: يعتمد تكرار المعايرة على التطبيق وظروف تشغيل وحدة Lidar. بشكل عام، يوصى بمعايرة الوحدة بانتظام، خاصة إذا تم استخدامها في تطبيق عالي الدقة أو إذا تعرضت لظروف بيئية قاسية.
- أدوات المعايرة: لضمان معايرة دقيقة وموثوقة، من المهم استخدام أدوات ومعدات معايرة عالية الجودة. وينبغي معايرة هذه الأدوات وصيانتها بانتظام لضمان دقتها.
- تحديثات البرامج: حافظ على تحديث برنامج وحدة Lidar للتأكد من أنها تحتوي على أحدث خوارزميات وميزات المعايرة. يمكن لتحديثات البرامج في كثير من الأحيان تحسين دقة المعايرة وأداء الوحدة.
تطبيقات وحدات ليدار 1550 نانومتر المُعايرة
تتمتع وحدات Lidar المُعايرة بدقة 1550 نانومتر بمجموعة واسعة من التطبيقات في مختلف الصناعات:
- المركبات ذاتية القيادة: في المركبات ذاتية القيادة، تُستخدم وحدات Lidar لاكتشاف العوائق ورسم خريطة للبيئة المحيطة والتنقل بأمان. تضمن وحدة Lidar المُعايرة اكتشافًا دقيقًا للمسافة والأشياء، وهو أمر ضروري للتشغيل الآمن للمركبات ذاتية القيادة.
- الروبوتات: تستخدم الروبوتات وحدات Lidar للتنقل والتفاعل مع بيئتها. توفر وحدات Lidar المُعايرة معلومات دقيقة عن المسافة، مما يسمح للروبوتات بتجنب العوائق وأداء المهام بكفاءة أكبر.
- المسح ورسم الخرائط: في تطبيقات المسح ورسم الخرائط، تُستخدم وحدات Lidar لإنشاء خرائط تفصيلية ثلاثية الأبعاد للتضاريس والأشياء. تضمن المعايرة دقة الخرائط، وهو أمر مهم لتطبيقات مثل التخطيط الحضري والبناء والجيولوجيا.
- التفتيش الصناعي: يمكن استخدام وحدات الليدار للفحص الصناعي لاكتشاف العيوب وقياس أبعاد الأشياء. توفر وحدة Lidar المُعايرة بيانات دقيقة وموثوقة، مما يتيح عمليات مراقبة الجودة والفحص الفعالة.
خاتمة
تعد معايرة وحدة Lidar مقاس 1550 نانومتر عملية معقدة ولكنها أساسية تضمن دقة الجهاز وموثوقيته وأدائه. باتباع الخطوات الموضحة في منشور المدونة هذا والنظر في العوامل الإضافية، يمكنك معايرة وحدة Lidar بشكل فعال وتحقيق النتائج المثلى.

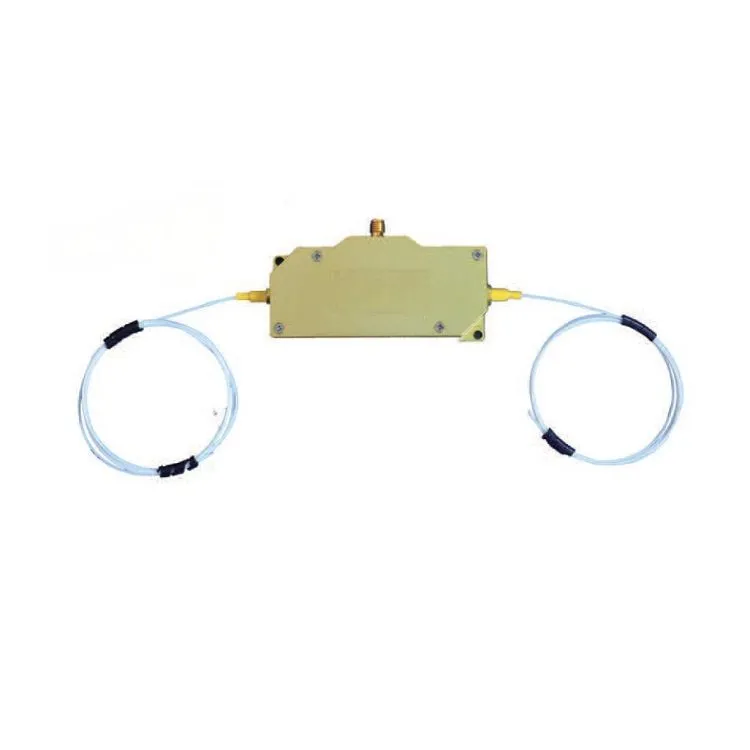

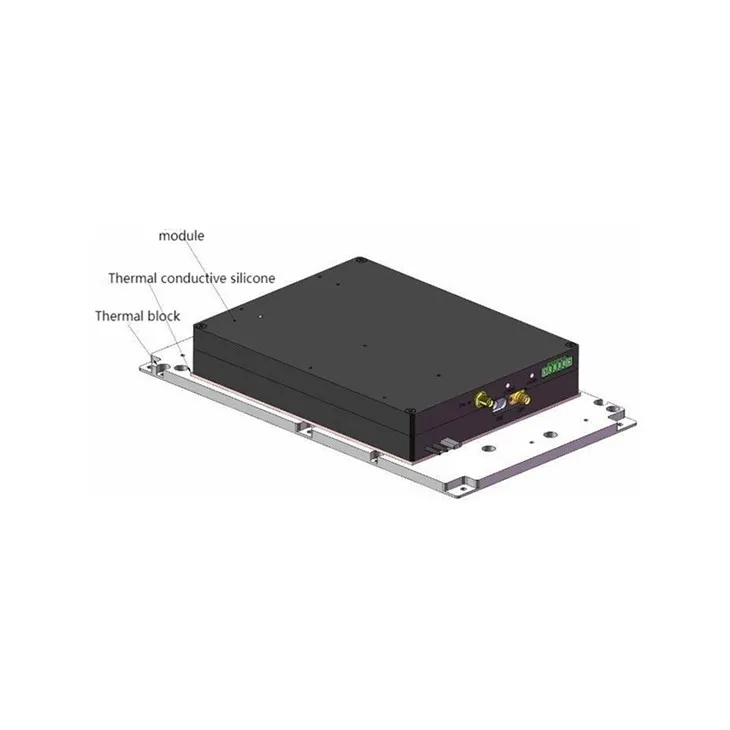

إذا كنت تبحث عن الجودة العاليةوحدة ليدار 1550 نانومتر، بالإضافة إلى المنتجات ذات الصلة مثلالألياف الصوتية المغير البصريةووحدات الإرسال والاستقبال DAS، نحن هنا لنقدم لك أفضل الحلول. اتصل بنا للحصول على مزيد من التفاصيل ومناقشة احتياجات الشراء الخاصة بك. نحن ملتزمون بتقديم منتجات وخدمات من الدرجة الأولى لتلبية متطلباتك.
مراجع
- بيتر، أ. وآخرون. "تكنولوجيا الليدار وتطبيقاتها". أخبار البصريات والضوئيات، المجلد. 25، العدد 1، 2014.
- سميث، ج. "أساسيات معايرة ليدار". معاملات IEEE في علوم الأرض والاستشعار عن بعد، المجلد. 48، رقم 3، 2010.
- براون، C. وآخرون. "أنظمة ليدار المتقدمة للمركبات ذاتية القيادة." مجلة أنظمة النقل الذكية، المجلد. 22، العدد 2، 2018.
